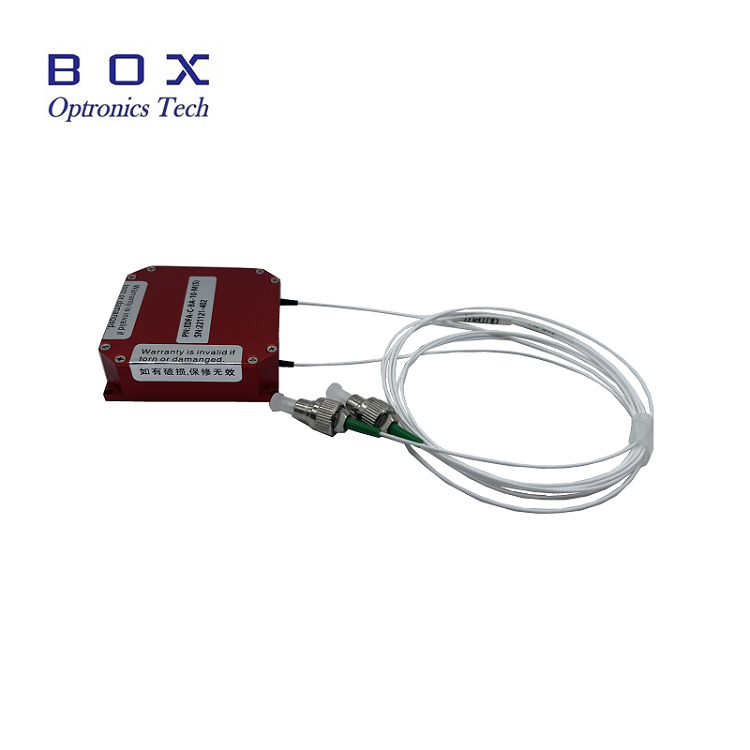

C-band amplifier sinyal cilik c-band amplifier

Prinsip kerja

Serat Erbium Doper yaiku inti komponen PA amplifiers, sing nggedhekake sinyal optik kanthi doping erbium bumi sing langka (er) menyang inti serat. Ion Erbium duwe struktur tingkat energi khusus, lan nalika bungah pumpah cahya, transisi saka tingkat energi sing kurang kanggo tingkat energi dhuwur. Nalika cahya sinyal ngliwati serat Erbium sing dhuwur, ion Erbium energi dhuwur banget kanggo ngetokake foton karo fase, frekuensi, lan polarisasi sing padha minangka sinyal sing padha, sanajan lampu sinyal, sanajan nambah intensitas cahya sinyal lan entuk pengaruh.

Cahya pompa minangka sumber cahya sing nyedhiyakake energi kanggo Ion Erbium, biasane nggunakake laser semikonduktor (kayata 980nm utawa gelombang 1480nm). Sawise cahya pompa mlebu serat Erbium-Doped, sesambungan karo ion EDBIUM, nyebabake transisi tingkat energi dhuwur. Ion Erbium energi dhuwur iki ngasilake foton sing padha karo sinyal sinyal liwat emisi stimulasi, entuk amplifikasi cahya sinyal. Mekanisme pompa iki mbisakake PA amplifiers kanggo ngetokake sinyal optik gedhe tanpa langsung ngowahi lampu sinyal dadi sinyal listrik.

Kanggo njamin kualitas sinyal sing amplified, PA amplifiers nyuda swara kanthi ngoptimalake serat uwuh, milih gelombang pump lan kakuwatan pumpum sing cocog, lan langkah-langkah pumpah sing cocog. Tokoh swara kasebut dikendhaleni ing ≤ 4.5db kanggo mesthekake yen amplifier njaga rasio sinyal sing apik nalika nggedhekake sinyal kasebut, saéngga ningkatake sinyal.

Skenario aplikasi

Ing sistem komunikasi optik serat, c-band Erbium-Doped amplier cilik digunakake kanggo ijol-ijolan optik ing link transmisi, nambah jarak transmisi, lan kapasitas sistem transmisi. Contone, ing sistem komunikasi kabel optik optik optik, amplifier iki bisa mulihake kekuwatan sinyal optik sing diusahakake, njamin kualitas komunikasi lan linuwih.

Ing jaringan sensor serat, amplifier iki bisa nggedhekake output sinyal optik sing lemah kanthi sensor, nambah akurasi pangukuran sensor. Contone, ing sensor suhu optik, bisa nggedhekake intensitas sinyal optik sing disebabake owah-owahan suhu, njamin pangukuran suhu sing akurasi.

Ing sistem laser serat, c-band amplium-dorong alplifium-dorong cilik bisa digunakake kanggo nambah kekuwatan output laser laser, sing bisa digunakake kanggo aplikasi kayata pangolahan materi lan perawatan laser medis.
