SLED Broadband Sumber cahya

Ing skenario ing ngendi jaringan sensor serat optik ngawasi kesehatan struktural jembatan lan peralatan OCT medis nangkep lesi retina tingkat mikron, sumber cahya broadband SLED, kanthi spektrum ultra-sudhut, koherensi kurang, lan stabilitas dhuwur, wis dadi komponen inti sing ndhukung sistem optik presisi dhuwur. Minangka sumber cahya khusus antarane dioda laser lan dioda pemancar cahya, piranti kasebut, liwat mekanisme pemancar cahya lan desain sirkuit sing unik, nyedhiyakake solusi optik sing ora bisa diganti kanggo pemantauan industri, biomedis, lan riset pertahanan nasional.

I. Dhéfinisi lan Prinsip Pancaran Cahya saka Sumber Cahya Broadband SLED

Sumber cahya broadband SLED sejatine minangka dioda pemancar cahya superluminescent. Struktur inti kasusun saka persimpangan PN sing digawe saka semikonduktor senyawa III-V (kayata GaAs lan InP). Nalika voltase bias maju ditrapake ing persimpangan PN, elektron disuntikake saka wilayah N menyang wilayah P, lan bolongan disuntikake saka wilayah P menyang wilayah N. Foton dirilis nalika operator minoritas gabung maneh karo operator mayoritas. Beda karo emisi spontan LED biasa, SLED, liwat struktur wilayah aktif sing dioptimalake (kayata sumur kuantum lan lapisan tegang), ngidini foton ngalami emisi stimulasi parsial sajrone propagasi. Iki ngidini bandwidth spektral sing luwih sempit (biasane 6nm-100nm) lan daya output sing luwih dhuwur dibandhingake karo sumber cahya broadband tradisional nalika njaga koherensi sing sithik.

Karakteristik spektral kasebut bisa dioptimalake kanthi nggunakake teknik kolaborasi multi-piranti. Contone, skema nggunakake papat Kripik SLED, liwat kopling selektif dawa gelombang, bisa nambah flatness spektral kanggo ≤3dB, panutup pita C + L saka 1528nm-1603nm, ketemu syarat testing saka kandhel divisi divisi multiplexing (DWDM) sistem.

II. Fitur Produk SLED Broadband Sumber Cahya

1. Kinerja Spektral: Sumber cahya broadband SLED biasane duwe bandwidth 3dB saka 40nm-100nm, kanthi dawa gelombang tengah nutupi pita komunikasi lan sensing sing umum digunakake kayata 850nm, 1310nm, lan 1550nm.

2. Kontrol Kapadhetan Spektral: Nggunakake teknologi flattening spektral, Kapadhetan spektral bisa dikontrol ing kisaran -30dBm / nm nganti -20dBm / nm, njamin keseimbangan daya ing sistem multi-panjang gelombang.

3. Stabilitas Daya: Nggunakake sirkuit tertutup ATC (Kontrol Suhu Otomatis) lan APC (Kontrol Daya Otomatis), fluktuasi daya jangka pendek yaiku ≤0.02dB (15 menit), lan fluktuasi jangka panjang yaiku ≤0.05dB (8 jam). Contone, sumber cahya SLED 1550nm Bocos Optoelektronik nuduhake stabilitas daya output ≤±0.05dB/8 jam ing kisaran suhu operasi -20 ℃ nganti 65 ℃.

4. Desain Modular: Nawakake paket desktop (260 × 285 × 115mm) lan modular (90 × 70 × 15mm), ndhukung antarmuka RS-232 lan piranti lunak komputer host kanggo pangaturan daya remot, pemantauan spektral, lan diagnosa kesalahan.

III. Area Aplikasi Sumber Cahya Broadband SLED

1. Sistem Penginderaan Serat Optik

Ing sensing serat optik sing disebarake, koherensi SLED sing kurang bisa ngilangi gangguan gangguan sing disebabake dening panyebaran Rayleigh, ningkatake resolusi spasial menyang tingkat milimeter. Contone, ing ngawasi bocor pipa minyak, sumber cahya SLED 1550nm sing digabungake karo sensor FBG bisa ndeteksi owah-owahan suhu 0.1 ℃ ing jarak 10km.

2. Medical Imaging (OCT)

Tomography koherensi optik (OCT) gumantung ing dawa koherensi lan stabilitas daya sumber cahya. Dawane koherensi SLED (<100μm) luwih murah tinimbang laser tradisional, ngindhari gangguan artefak ing pencitraan. Sumber cahya SLED 850nm Bocos Optoelectronics wis ditrapake kanggo peralatan OCT ophthalmic, entuk pencitraan lapisan retina tingkat 10μm.

3. Pengujian Komunikasi Optik

Ing tes piranti CWDM, karakteristik spektral sing amba saka SLED bisa nutupi pita 800nm-1650nm bebarengan. Digabungake karo spektrometer resolusi dhuwur, paramèter kayata jarak saluran lan mundhut sisipan bisa diukur kanthi akurat, ningkatake efisiensi tes luwih saka 3 kali. 4. Riset Pertahanan: Sumber cahya SLED polarisasi dhuwur bisa digunakake ing sistem interferometer kanggo giroskop serat optik. Karakteristik swara sing sithik (RIN <-140dB/Hz) bisa nambah akurasi pangukuran kecepatan sudut dadi 0,01°/jam.

IV. Wangun Kemasan Sumber Cahya Broadband SLED

1. Paket Kupu: Paket kupu-kupu 14-pin, ngemot pendingin termoelektrik (TEC) lan isolator optik.

2. Paket Desktop: Integrasi sumber daya, kontrol suhu, lan antarmuka komunikasi, ndhukung kontrol piranti lunak komputer host, cocok kanggo riset laboratorium lan skenario kalibrasi.BocosSumber cahya desktop 1550nm SLED (195 (W) × 220 (D) × 120 (H)) dilengkapi layar tutul lan operasi tombol, sing bisa nampilake daya output, dawane gelombang, lan paramèter liyane ing wektu nyata.

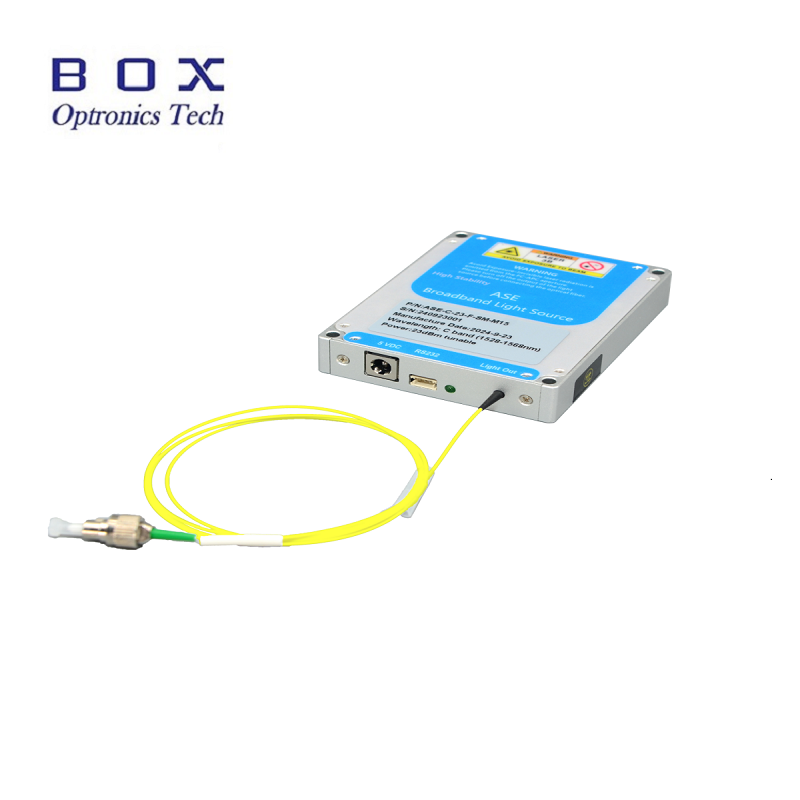

3. Paket Modular: Ukuran kompak (125 (W) × 150 (D) × 20 (H)), bisa langsung dipasang ing peralatan industri utawa instrumen uji lapangan, nyuda biaya integrasi sistem. Modul ndhukung sumber daya AC 110 ~ 240V utawa DC 5V / 4A lan cocok kanggo lingkungan panyimpenan saka -40 ℃ nganti 85 ℃.
