Splitter serat optik, uga dikenal minangka splitter optik, yaiku piranti optik pasif sing digunakake ing sistem FTTH (Serat menyang Ngarep) kanggo pamisah sinyal serat optik siji dadi loro utawa luwih sinyal optik output miturut rasio sing wis ditemtokake. Contone, splitter optik 1x4 nyebarake sinyal optik saka siji serat menyang papat serat kanthi rasio tartamtu. Ora kaya wavelength division multiplexer (WDM) ing sistem WDM, sing misahake sinyal optik saka macem-macem dawa gelombang menyang saluran dawa gelombang sing cocog, splitter optik nyebarake kabeh sinyal optik ing sawetara saluran kanggo transmisi.

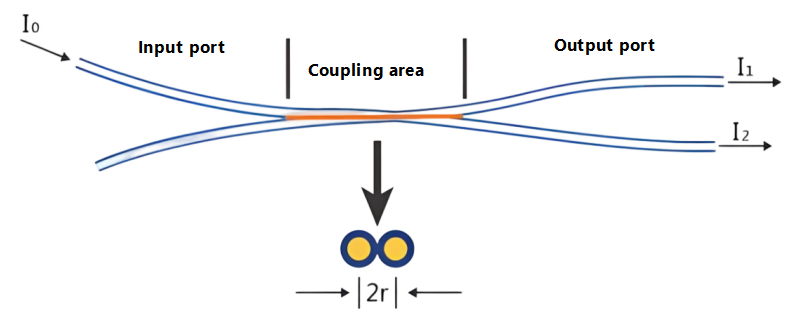

Nalika ngirim sinyal optik ing serat single-mode, energi cahya ora sakabehe klempakan ing inti serat; jumlah cilik propagates liwat cladding cedhak inti. Ing tembung liyane, yen inti saka loro serat cukup cedhak, lapangan mode cahya propagating ing siji serat bisa ngetik liyane, saéngga sinyal optik bisa maneh meningkat ing loro serat. Alokasi anyar.
Pemisah optik bisa digolongake dadi rong jinis miturut prinsip operasi: pemisah optik planar waveguide (PLC) lan splitter optik biconical tapered (FBT); miturut konfigurasi port, padha bisa diklasifikasikaké dadi: X-jinis (2x2) couplers, Y-jinis (1x2) couplers, star (NxN, N>2) couplers, wit (1xN, N>2) couplers, etc.; miturut rasio pamisahan, bisa diklasifikasikake dadi pamisah ora seragam lan pamisah seragam; cara klasifikasi liyane adhedhasar single-mode (1310nm) lan multi-mode (850nm).

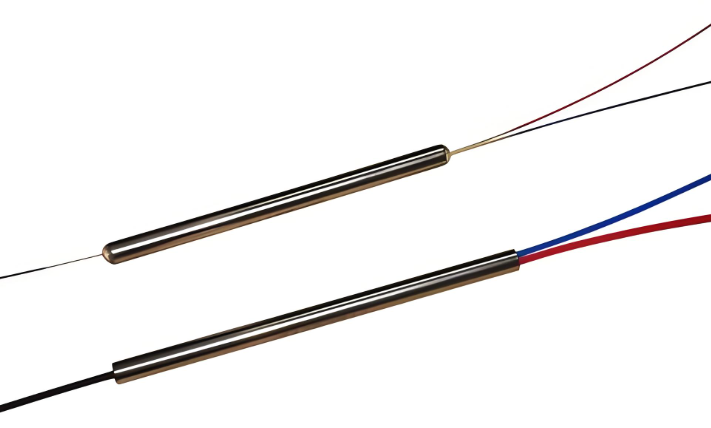

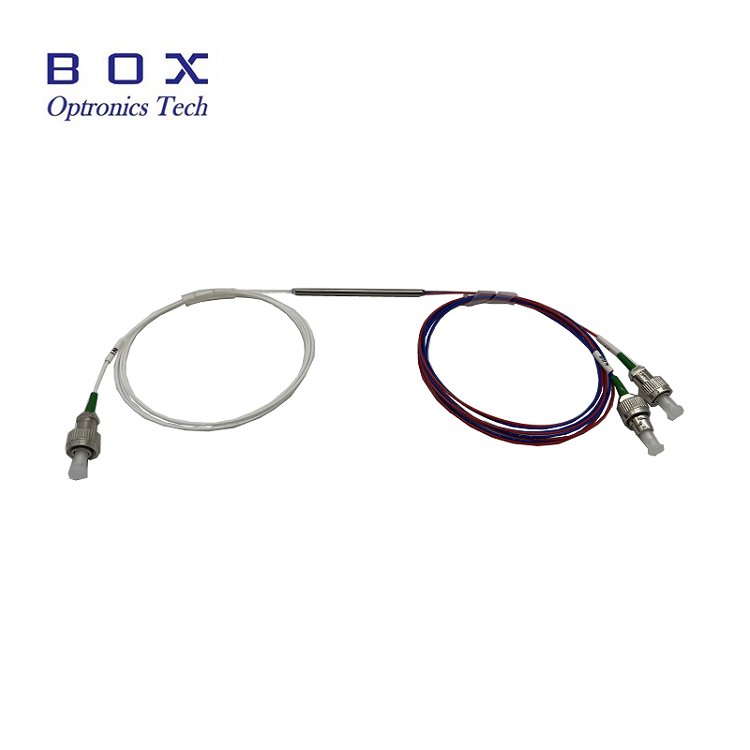

Splitter optik FBT ... Sirkuit iki diprodhuksi nggunakake proses coupler tapered tradisional. Serat optik loro utawa luwih, kanthi lapisan sing dicopot, digabungake lan dilebur ing suhu dhuwur ing mesin tapering nalika ditekuk ing sisih loro. Rasio pamisah dipantau ing wektu nyata. Sawise rasio pamisah sing dikarepake wis entuk, proses leleh lan peregangan rampung. Siji ujung nahan siji serat (liyane dipotong) minangka input, dene ujung liyane minangka terminal multi-output. Rasio pamisah sing beda bisa dipikolehi kanthi ngontrol sudut twist serat lan dawa regangan. Pungkasan, bagean tapered diobati nganggo adesif menyang substrat kuarsa lan dilebokake ing tabung stainless steel.

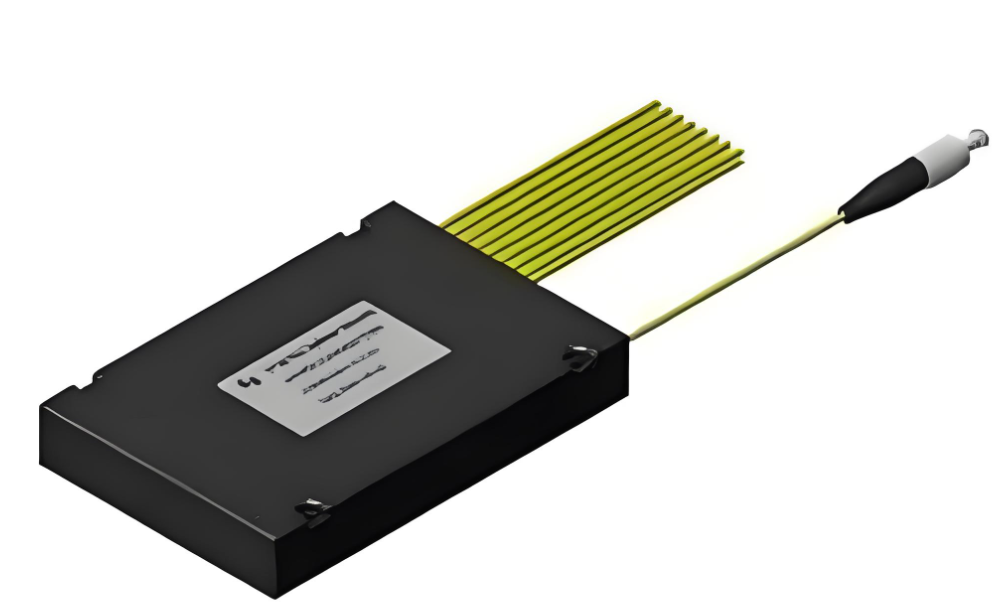

PLC Plane Wave PLC (Planar Lightwave Circuit) splitter optik minangka piranti distribusi daya optik waveguide adhedhasar substrat kuarsa, digawe nggunakake proses semikonduktor (photolithography, etching, development, etc.). Splitter PLC pamisah sinyal optik saka serat optik siji menyang sawetara serat optik, entuk distribusi seragam energi optik. Array pandu gelombang optik dumunung ing permukaan ndhuwur chip, nggabungake fungsi pamisah menyang chip; banjur, serat multi-saluran susunan digabungake menyang input lan output ends ing loro ends saka chip lan encapsulated.
FBT VS Kaluwihan utama PLC FBT tapered splitter yaiku panggunaan bahan mentah sing prasaja, biaya sing relatif murah, lan peralatan lan proses sing kurang nuntut. Rasio pamisah bisa dipantau kanthi nyata-wektu kaya sing dibutuhake, ngidini nggawe pamisah sing ora padha. Kerugian yaiku: saiki, teknologi tapering diwasa mung bisa ngasilake splitter nganti 1x4. Kanggo piranti sing luwih gedhe tinimbang 1x4, sawetara unit 1x2 disambungake bebarengan lan banjur dikemas ing omah splitter. Pemisah FBT mung ndhukung telung dawa gelombang: 850nm, 1310nm, lan 1550nm, saengga ora kompatibel karo dawa gelombang liyane.
Karakteristik produk splitter PLC yaiku: mundhut ora sensitif marang dawa gelombang optik, nyukupi syarat transmisi dawa gelombang sing beda (1260 ~ 1650nm); pamisah seragam, nyebarake sinyal merata kanggo pangguna; struktur kompak lan ukuran cilik; unit siji ... Piranti wis nomer dhuwur saka saluran splitter, sik njongko liwat 64: biaya luwih saben saluran, lan saluran liyane, luwih pinunjul kauntungan biaya. Kerugian yaiku biaya sing luwih dhuwur dibandhingake karo splitter tapered biconical, utamane ing splitter saluran rendah.
Splitter optik PLC kasusun saka telung bagean: chip splitter optik lan susunan serat optik sing dipasang ing ujung loro. Iki telung komponen kudu sabenere didadekake siji; desain lan Déwan sing muter peran wigati ing stabilitas saka splitter PLC. Chip kasebut nggunakake teknologi semikonduktor kanggo tuwuh pandu gelombang splitter ing substrat kuarsa. Chip nduweni siji input lan N output waveguides. Banjur, susunan serat optik input lan output disambungake menyang ujung chip, lan casing dipasang kanggo mbentuk splitter optik kanthi siji input lan N output.
Kripik Splitter PLC bisa dirancang minangka 1xN lan 2xN, ngendi N biasane kaping 2, kayata 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; lan splitter sing disebarake ora seragam, kayata 1x3, 1x5, 1x9, lan liya-liyane.. Kanthi mundhake permintaan kanggo FTTR (Serat menyang Kamar), aplikasi pamisah daya sing disebarake ora seragam bakal saya nyebar, lan proses manufaktur bakal dadi luwih tantangan. Kripik splitter optik PLC nduweni kaluwihan kayata biaya murah, linuwih dhuwur, keluwesan dhuwur, lan skalabilitas, saengga cocok kanggo macem-macem skenario aplikasi kayata sistem transmisi, integrasi jaringan, akses broadband, komunikasi serat optik, lan layanan multimedia.
Polarisasi-Maintaining PLC Splitter Splitter PLC sing njaga polarisasi utamane nyadari ... Nalika njaga negara polarisasi, daya input dipisahake kanthi seragam, nggunakake susunan serat sing njaga polarisasi saluran siji minangka input lan array serat sing njaga polarisasi multi-saluran minangka output. Polarisasi gelombang polarisasi linier sing dipancarake menyang serat tetep ora owah sajrone propagasi, lan ana sethithik utawa ora ana kopling silang antarane mode polarisasi, saéngga entuk kopling sing njaga polarisasi lan pamisahan sinar. Biasane, serat PANDA digunakake. Splitter optik PLC utamane digunakake ing aplikasi khusus sing mbutuhake pangopènan polarisasi, kayata sistem sensing serat optik utawa komunikasi sing koheren.
Indikator kinerja sing mengaruhi splitter optik umume kalebu:
Insertion Loss Insertion Loss (IL):Mundhut selipan nuduhake pangurangan daya optik ing port output sing ditemtokake relatif marang total daya optik input ing dawa gelombang operasi saka splitter PLC. Cukup, iku mundhut dB saben output relatif kanggo input. Umumé, luwih murah mundhut sisipan, luwih apik kinerja splitter.
Rugi bali:Mundhut bali nuduhake rasio ing decibel saka cahya sing dibayangke (cahaya sing kasebar terus-terusan ditularake menyang input) menyang cahya input ing sambungan serat optik. Mundhut bali sing luwih dhuwur luwih apik kanggo nyuda pengaruh cahya sing dibayangke ing sumber lan sistem cahya.
Directivity:Directivity nuduhake rasio daya optik output ing mburi cahya non-injeksi kanggo daya cahya injeksi (diukur dawa gelombang) ing sisih padha PLC splitter sak operasi normal.
Rugi gumantung polarisasi:Rugi gumantung polarisasi nuduhake owah-owahan maksimum ing daya optik output ing saben port output saka splitter PLC nalika negara polarisasi sinyal optik ditularaké owah-owahan ing kabeh negara polarisasi.
Isolasi:Isolasi nuduhake kemampuan pamisah serat optik kanggo ngisolasi sinyal optik ing jalur optik liyane saka jalur optik sing diwenehake.
