Ing bidang komunikasi optik, Variable Optical Attenuator (VOA) nduweni peran penting. Minangka komponèn tombol kanggo regulasi daya optik, VOA ora mung njamin transmisi stabil sinyal optik nanging uga nambah kinerja sakabèhé saka sistem.
Atenuator optik variabel yaiku piranti optik pasif sing dirancang kanggo entuk atenuasi daya optik sing bisa dikontrol. Iku sabenere nyetel energi sinyal optik kanggo nyukupi syarat saka macem-macem skenario aplikasi. VOAs utamané dipérang dadi rong kategori: Mechanical Variable Optical Attenuators (MVOAs) lan Electrical Variable Optical Attenuators (EVOAs). MVOA nyadari atenuasi daya optik liwat pangaturan manual, dene EVOA ngowahi tingkat atenuasi kanthi nggunakake sinyal listrik nyopir, kanthi akurasi lan keluwesan pangaturan sing unggul.
VOA nganggo macem-macem mekanisme kerja, utamane kalebu mekanik, magneto-optik, kristal cair, MEMS (Micro-Electro-Mechanical System), jinis termo-optik lan akusto-optik.
1. Jinis Mekanik: Daya optik ing jalur cahya diatur kanthi ngobahake komponen pamblokiran cahya kayata lembaran utawa kerucut. Desain iki nduweni struktur sing prasaja nanging akurasi lan keluwesan pangaturan sing relatif kurang.
2. Tipe Magneto-optik: Atenuasi energi cahya diwujudake kanthi nggunakake owah-owahan ing sifat optis zat ing sangisore medan magnet, yaiku efek rotasi magneto-optik. Jinis iki menehi presisi lan stabilitas sing dhuwur nanging biaya sing luwih dhuwur.
3. Jinis Crystal Cairan: Adhedhasar efek birefringence sing muncul saka anisotropi indeks bias kristal cair, medan listrik eksternal ditrapake kanggo reorientasi molekul kristal cair, saéngga nyetel transmisi cahya. VOA kristal cair nduweni kecepatan respon cepet lan sawetara atenuasi sing amba.
4. Tipe MEMS: Mirror mikro sing digawe karo teknologi mikro-elektro-mekanik diiringake liwat gaya elektrostatik kanggo nyetel intensitas cahya sing dibayangke. MEMS VOA ditondoi kanthi ukuran cilik, bobot entheng lan tingkat integrasi sing dhuwur.
5. Tipe Thermo-optik: Tingkat atenuasi dimodulasi liwat variasi ing sifat optik materi (contone, indeks bias) ing kolom suhu. Thermo-optik VOAs duwe struktur prasaja lan biaya murah, nanging nandhang sangsara marga saka kacepetan respon alon.
6. Tipe Acousto-optik: Gelombang ultrasonik ngasilake galur periodik ing kristal akusto-optik, nyebabake fluktuasi périodik ing indeks bias kanggo modulasi sinar cahya. VOA acousto-optik nawakake kacepetan tuning cepet lan stabilitas banget.
VOAs akeh disebarake ing komunikasi optik, sensing serat optik, instrumen optik lan lapangan liyane.
1. Komunikasi Optik: Balance intensitas sinyal optik ing saluran sing beda-beda kanggo njaga kualitas sinyal sing konsisten; nyetel daya sinyal optik kanggo ngganti menyang macem-macem kadohan transmisi lan specifications panrima.
2. Fiber-optic Sensing: Simulasi intensitas sinyal optik ing macem-macem kahanan lingkungan kanggo nyoba lan verifikasi kinerja sistem lan linuwih.
3. Instrumen Optik: Ditrapake ing piranti laser, counter foton, spektrometer, mikroskop optik lan peralatan liyane kanggo ngontrol intensitas lan fluks sinyal optik kanggo asil pangukuran sing akurat.
| barang | Paramèter | Unit |
|---|---|---|
| Operasi Range Panjang Gelombang | O band / C band / L band / Full band / liyane | nm |
| Tipe Atenuasi | Padhang utawa peteng | - |
| Range Atenuasi | ≥15/20/30/40 | dB |
| Mundhut Selipan | ≤0.7 | dB |
| Resolusi Atenuasi | terus-terusan | dB |
| Mbalik Loss | ≥45 | dB |
| Jinis Serat | SMF-28e | - |
| Wektu Respon (10-90% daya optik) | ≤5 | ms |
| Tegangan nyopir | 5/6.5 | V |
| Daya Nyopir | ≤5 | mW |
| Polarisasi Gumantung Mundhut | ≤0.2@ 10dB , ≤0.5 @<20dB att. | dB |
| Dawane Gelombang Mundhut Gumantung | ≤0.6@ 10dB , ≤1.0 @<20dB liwat 20nm span | dB |
| Daya Optik Maksimum | ≤500 | mW |
| Suhu operasi | -0~+70 | °C |
| Suhu panyimpenan | -40~+85 | °C |
| Tipe Konektor | Customized | - |

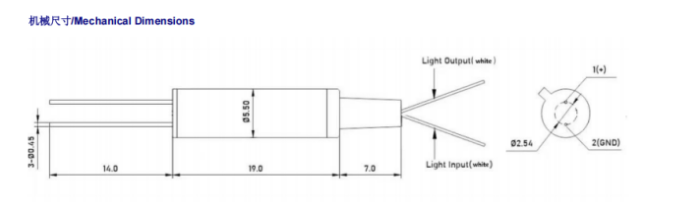

| Ukuran paket | Φ5.5xL19 | mm |
| Paramèter | 1310 | 1550 | 1310/1550 | 850/1310 |
|---|---|---|---|---|
| Tipe (nm) | 1310 | 1550 | 1310/1550 | 850/1310 |
| Dawane gelombang (nm) | 1310±50 | 1550±50 | 1260~1650 | 850/1310±40 |
| Range Atenuasi (dB) | 0.8-60 | 0.8-60 | 0.8-60 | 0.8-60 |
| Mundhut Asli (dB) | ≤0.8 | ≤0.8 | ≤0.8 | ≤0.8 |
| Rugi bali (dB) | ≥50 | ≥50 | ≥50 | ≥30 |
| Jinis Serat | SMF-28e | SMF-28e | SMF-28e | 50/125 utawa 62,5 / 125MM |
| PDL (dB) | ≤0,15 | ≤0,15 | ≤0,15 | - |
| Ukuran (mm) | 26×18×8 | 26×18×8 | 26×18×8 | 26×18×8 |
| Suhu operasi (℃) | 0~+70 | 0~+70 | 0~+70 | 0~+70 |
| Suhu panyimpenan (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
