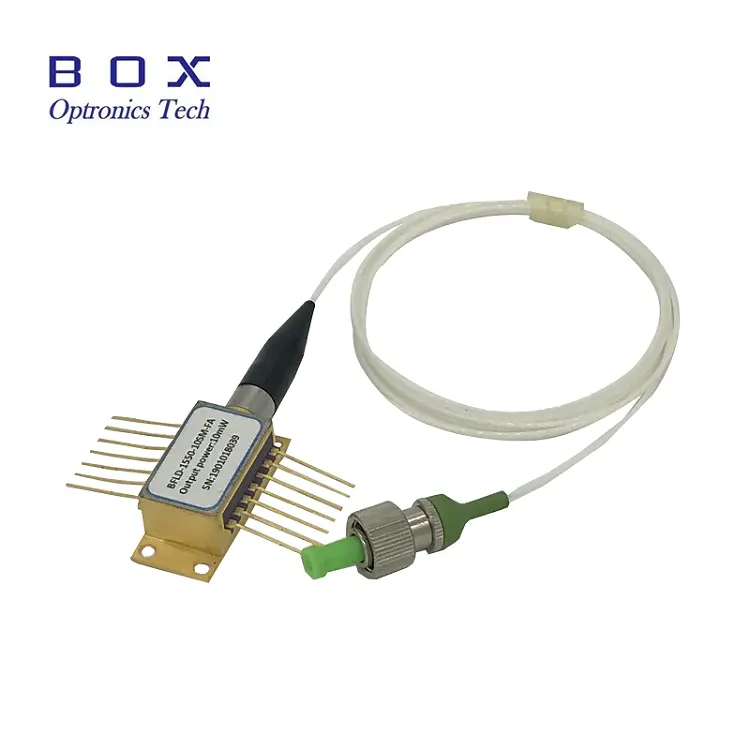

Dioda Laser DFB 1532.68nm 10mW kanggo modul deteksi asetilena C2H2 minangka dioda laser sing efektif lan koheren banget. Chip dioda laser DFB dikemas ing paket kupu-kupu 14PIN sing disegel hermetis standar industri kanthi TEC, isolator lan PD Dibangun ing.
Dioda Laser DFB 1532.68nm 10mW kanggo modul deteksi asetilena C2h2 minangka dioda laser sing efektif lan koheren banget. Chip dioda laser DFB dikemas ing paket kupu-kupu 14PIN sing disegel hermetis standar industri kanthi TEC, isolator lan PD Dibangun ing.
Laser distributed-feedback (DFB) kinerja dhuwur, sumur multiquantum (MQW);
Paket kupu-kupu 14PIN standar industri;
TEC lan isolator optik sing dibangun.
sensor serat optik;
sensing asetilena;
sumber laser.
| Parameter | Simbol | kahanan | Min. | Tipe. | Maks. | Unit |
| Dawane gelombang tengah | λc | TL=15～35℃ CW | 1531.68 | 1532.68 | 1533.68 | nm |
| Daya output optik | PO | - | 10 | - | - | mW |
| Ambang saiki | ITH | - | - | - | 20 | mA |
| Operasi saiki | IOP | PO = 10 mW (CW) | - | - | 100 | mA |
| Lebar garis spektral | LW | - | - | 10 | MHz | |
| Tegangan maju laser | VF | Daya output CW 10mW | - | - | 2.5 | V |
| Monitor saiki peteng | ID | - | - | - | 0.2 | uA |
| Rasio supresi mode sisih | SMSR | CW | 35 | 40 | - | V |
| Isolasi optik | - | 30 | - | - | dB | |
| resistance termistor | RTH | TL = 25 ℃ | 9.5 | 10 | 10.5 | KΩ |
| TEC Saiki | ITEC | TL = 25 ℃, TC = 70 ℃ | - | - | 1.5 | A |
| Tegangan TEC | VTEC | TL = 25 ℃, TC = 70 ℃ | -2.5 | - | 3.5 | V |
| Koefisien suhu dawa gelombang | Δλ/ΔT | Suhu TEC ing 15 ℃ nganti 35 ℃ | - | 0.09 | - | nm/℃ |
| Koefisien saiki gelombang | Δλ/ΔΙ | - | - | 0.01 | - | nm/mA |

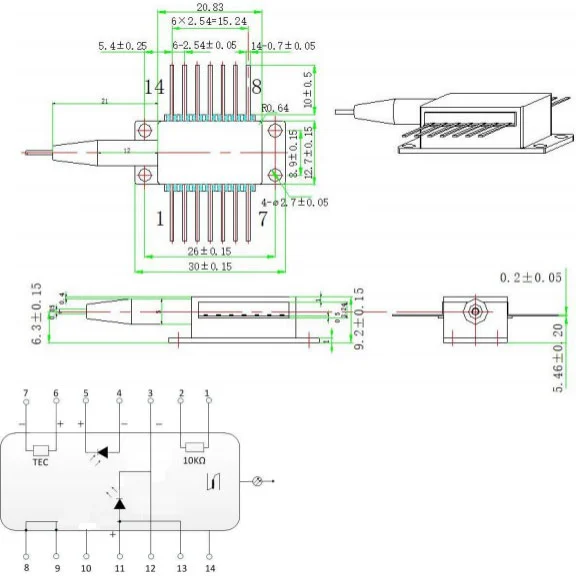

| PIN | Katrangan | PIN | Katrangan |
| 1 | Thermistor | 14 | NC |
| 2 | Thermistor | 13 | Anoda Laser (+) |
| 3 | LD katoda (-) | 12 | Katoda Laser (-) |
| 4 | PD anoda (+) | 11 | Anoda Laser (+) |
| 5 | Katoda PD (-) | 10 | NC |
| 6 | TEC(+) | 9 | Kasus Ground |
| 7 | TEC(-) | 8 | Kasus Ground |

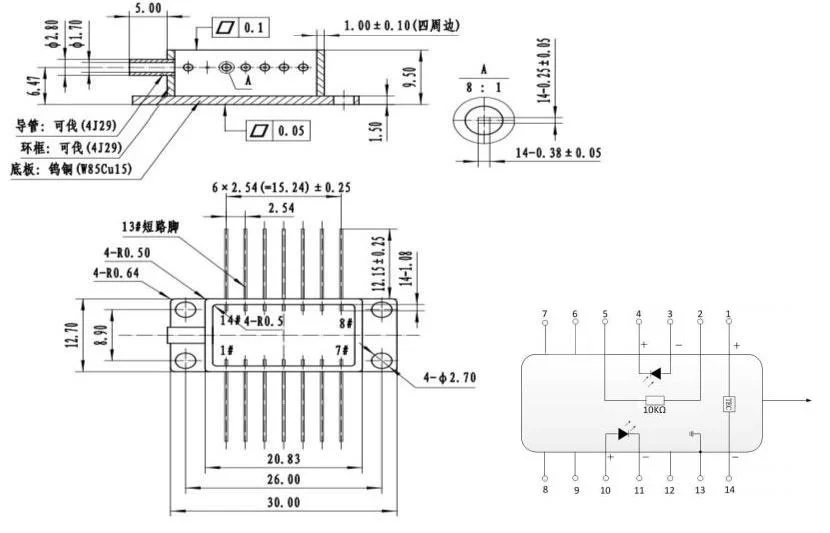

| PIN | Katrangan | PIN | Katrangan |
| 1 | TEC(+) | 14 | TEC(-) |
| 2 | Thermistor | 13 | Kasus Ground |
| 3 | PD Monitor Anoda (-) | 12 | NC |
| 4 | PD Monitor Cathode (+) | 11 | Katoda Laser (-) |
| 5 | Thermistor | 10 | Anoda Laser (+) |
| 6 | NC | 9 | NC |
| 7 | NC | 8 | NC |
Kabeh produk wis dites sadurunge dikirim metu;
Kabeh produk duwe garansi 1-3 taun. (Sawise periode jaminan kualitas wiwit ngisi ragad layanan pangopènan sing cocog.)
We appreciate bisnis lan nawakake cepet 7 dina bali kabijakan. (7 dina sawise nampa barang);
Yen barang sing sampeyan tuku saka toko ora kualitas sing sampurna, tegese ora bisa digunakake kanthi elektronik kanggo spesifikasi pabrikan, mung bali menyang kita kanggo ngganti utawa mbalekaken;
Yen item sing risak, please kabar kita ing 3 dina saka pangiriman;
Sembarang item kudu bali ing kondisi asli kanggo nduweni kanggo mbalekaken utawa panggantos;
Panuku tanggung jawab kanggo kabeh biaya pengiriman sing ditindakake.
P: Apa sampeyan duwe dawa gelombang liyane sing kasedhiya?
A: Kita bisa nyedhiyani C band utawa L band dawa gelombang.
P: Apa bisa nindakake luwih akeh kanthi kekuwatan?
A: 20mW siji opsional.
