Laser Pump 980nm nggunakake konstruksi planar kanthi chip ing subcarrier. Chip daya dhuwur kanthi hermetically disegel ing paket kupu-kupu 14-pin gratis lan flux-pin gratis lan dipasang karo termistor, termoelektrik luwih adhem, lan ngawasi diodok. Laser pump 980nm nggunakake stabilisasi FBG kanggo "kunci" gelombang emisi. Nyedhiyakake spektrum band sempit-free, sanajan owah-owahan suhu, drive umpan balik saiki. Iki minangka sumber cahya kanggo amplifier serat sing digunakake ing jaringan komunikasi optik. Jinis-jinis amplifiers serat optik yaiku edfa lan fra.
976NM Pumps 700mw Pumps Laser Diode dumunung ing ngisor iki pigtail serik hi1060 kanggo stabil gelombang. Diode 14pin BTF Laser iki kasedhiya karo daya output gratis nganti 700mw. Saiki pengajuan LD sing paling maksimal yaiku <1200MA. Pigtail kasebut bisa nganggo tabung longgar 900um utawa mung serat sing kasedhiya.
● daya operasi bebas kink nganti 700mw;

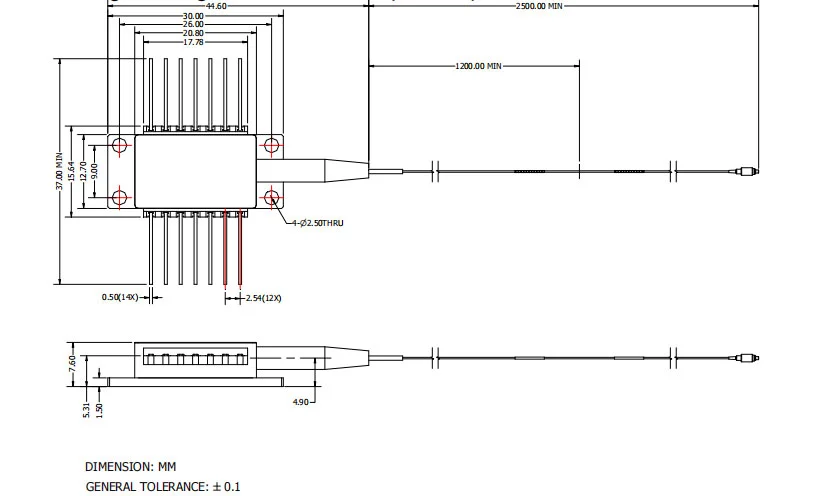

● Paket kupu-kupu-kupu-kupu-kupu kanthi gratis, lan fluks-pin kanthi filx-pin kanthi smer;
● stabilisasi serat serat;
● Pilihan gelombang sing kasedhiya;

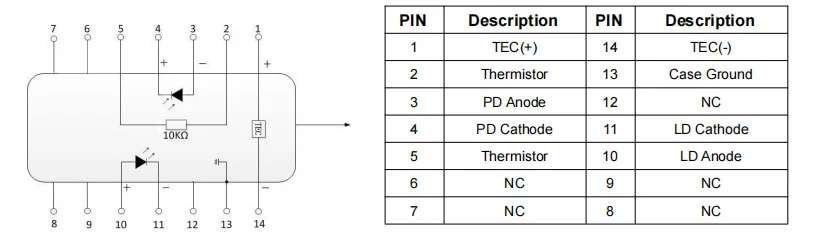

● Integrasi teraturake thermoelectric cooler, termistor, lan monitor dioda.
● Multiplaying divisi gelombang (dwdm) amplifier serat (edfa);
● Pengurangan arsitektur EDFA sing suda;
● trunks kabel televisi jarak dawa banget lan distribusi node paling dhuwur.
| Parameter | Simbol | Min. | Pilih. | Max. | Unit | Cathetan |
| Saiki Saiki | Ith | - | 60 | 100 | ma | Cw |
| Daya output | Pf | - | - | 700 | mw | Yen (BOL) <1000ma |
| Ld maju saiki | Yen | - | 1100 | 1200 | ma | PF = Power |
| Kekuwatan gratis kink | Pkink | 450 | - | - | mw | > = 1,2 * daya sing dirating |
| Saiki kerung | Ikink | > = 1.2 * yen (bol) | ma | [1] | ||
| Voltase maju ld | VF | - | - | 2.5 | V | PF = Power |
| Waller Center | Lc | 973 | 974 | 975 | nm | Puncak, PF = Power |
| Lc | 975 | 976 | 977 | |||
| Gelombang gelombang gelombang | △ λp / △ Tamb | - | - | 0.02 | nm / ℃ | T: Fbg temp. |
| Lebar spektrum | △ λ | - | - | 1 | nm | RMS @ -13db |
| Stabilitas spektrum | -0.5 | - | 0.5 | nm | PF = Power, T = 60s | |
| Monitor responitas | Vaksinasi | - | 8 | 20 | yaiku / mw | Vpd = 5v, pf = kebutan sing dirating |
| Monitor stabilitas tanggung jawab | - | - | 20% | - | @Anggo operasi suhu | |
| Monitor saiki | Id | - | - | 50 | na | VPD = 5V |
| Tec Saiki | ITEC | - | - | 2 | A | Tapis = 75 ℃ |
| TEC voltase | Vtec | - | - | 3.5 | V | Tapis = 75 ℃ |
| Konsumsi Daya TEC | P | - | - | 5 | W | Tapis = 75 ℃ |
| Stabilitas Daya> 20MW 10-20mw 3.5-10mw |
- | - | - |
0.2 0.5 1 |
db | Peak-to-puncak, t = 60an, dc nganti 50khz sampling 50khz, tc = 25 ℃ |
| Kesalahan nelusuri | The | -0.5 | - | 0.5 | db | TC = -5 ~ 75 ℃, ditujokake menyang [2] |
| Rintangan Thermistor | Rth | 9.5 | 10 | 10.5 | Kohm | TSTG = 25 ℃ |
| Thermistor B Constant | Bth | - | 3900 | - | k | TSTG = 25 ℃ |
Kabeh produk wis diuji sadurunge dikirim;
Kabeh produk duwe garansi 1-3 taun. (Sawise jam jaminan kualitas wiwit ngisi biaya layanan pangopènan sing cocog.)
We appreciate bisnis sampeyan lan nawakake kabijakan bali 7 dina. (7 dina sawise nampa barang-barang);
Yen barang sing sampeyan tuku saka toko kita dudu kualitas sing disampurnakake, mula ora bisa ditindakake kanthi sacara elektronik kanggo produsen kanggo kita kanggo ngganti utawa mbalekaken;
Yen barang cacat, mangga pengiriman informasi sajrone 3 dina pangiriman;
Barang-barang kudu dibalekake kanthi syarat asline kanggo layak kanggo mbalekaken utawa ngganti;
Sing tuku tanggung jawab kanggo kabeh biaya pengiriman sing ditanggung.
P: Apa jinis konektor sing bisa dak pilih?
A: FC / APC; SC / APC; Tanpa Konektor ...
P: Apa tabung longgar kasedhiya?
A: Optronics Box bisa nyedhiyakake 900um longgar tube kanggo nglindhungi serat pigtail.
